Step 4: Pastikan, setting ip,dns dan default gw sudah dikonfigurasi dengan tepat.
- gunakan ipconfig, ipconfig/all untuk memeriksa.
- gunakan ipconfig/release, ipconfig/renew untuk jaringan
yang menggunakan dhcp.
Step 5: Ping Default Gateway
- ip default gateway dapat dilihat melalui perintah ipconfig
Step 6: Ping DNS dan proxy server (jika policy jaringan harus menggunakan
proxy)
Step 7: Jika semuanya berhasil, ping dan tracert ke ipserverdns dan ipserverproxy
Step 8: Jika semuanya berhasil, coba ping dan tracert ke situs luar spt
www.google.com
sumber:http//raskiantoro.blogspot.com

2.
komputer client

Di dalam komputer jaringan, merupakan komputer yang memanfaatkan sumber daya dalam jaringan yang disediakan oleh komputer lainnya, yang disebut dengan server. Juga merupakan sebuah aplikasi atau proses yang meminta pelayanan dari komponen atau proses lainnya. Adanya client ini, memudahkan koneksi ke komputer server, dan mengatur serta menjaga hubungan dari sumber daya lainnya. Dalam lingkungan Client/Server, workstation biasanya adalah merupakan komputer client. Kalau dalam objek COM, adalah merupakan program yang mengakses atau menggunakan suatu layanan yang disediakan oleh komponen lainnya.


3.

LAN Card

LAN Card berupa papan elektronik yang nantinya ditanam atau dipasang di setiap komputer yang akan dihubungkan ke suatu jaringan. Jaringan ini tidak terbatas pada LAN (Local Area Network) saja bisa juga Workgroup.


4.

HUB

Secara sederhana HUB bisa dikatakan suatu perangkat yang memiliki banyak port yang akan menghubungkan beberapa Node atau titik sehingga membentuk suatu jaringan pada topologi star. Pada jaringan yang umum dan sederhana salah satu port menghubungkan HUB tersebut ke komputer Server. Sedangkan port lainnya digunakan untuk menghubungkan komputer client atau workstation yang sudah memiliki NIC untuk membentuk suatu jaringan.

5.
SWITCH

witch atau lebih dikenal dengan istilah LAN switch merupakan perluasan dari konsep bridge. Ada dua arsitektur dasar yang digunakan pada switch, yaitu cut-through dan store-and-forward. Switch cut-through memiliki kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya.
Sedangkan switch store-and-forward merupakan kebalikan dari switch cut-through. Switch ini menerima dan menganalisa seluruh isi paket sebelum meneruskannya ke tujuan dan untuk memeriksa satu paket memerlukan waktu, tetapi ini memungkinkan switch untuk mengetahui adanya kerusakan pada paket dan mencegahnya agar tidak mengganggu jaringan.
Dengan switch ada beberapa keuntungan karena setiap segmen jaringan memiliki bandwidth 10 Mbps penuh, tidak terbagi seperti pada "shared network." Dengan demikian kecepatan transfer data lebih tinggi. Jaringan yang dibentuk dari sejumlah switch yang saling berhubungan disebut "collapsed backbone.


6.
Wireless

Wireles ini bermacam-macam merk dan jenisnya. Namun dalam buku ini tidak akan menjelaskan merk dan jenis dari Wireless tersebut, yang pasti ada Wireless yang sudah terpasang di komputer ada juga sebagai tambahan. Bahkan untuk komputer notebook atau Laptop yang sudah memasang logo Mobile Technology secara otomatis sudah ada Wirelessnya.


7.

Kabel Twisted Pair Cable ini ada dua jenis yaitu shielded dan unshielded. Shielded adalah jenis kabel yang memiliki selubung pembungkus sedangkan unshielded tidak mempunyai selubung pembungkus. Untuk koneksinya kabel jenis ini menggunakan konektor RJ-11 atau RJ-45.Twisted-pair (dikenal juga sebagai 10 BaseT) cocok untuk jaringan kecil, sedang maupun besar yang membutuhkan fleksibilitas dan kapasitas untuk berkembang sesuai dengan pertumbuhan pemakai network.
Pada twisted-pair network, komputer disusun membentuk suatu pola star. Setiap PC memiliki satu kabel twisted-pair yang tersentral pada HUB.
Twisted-pair umumnya lebih reliable dibandingkan dengan thin coax karena HUB mempunyai kemampuan data error correction dan meningkatkan kecepatan transmisi. Bahkan dengan HUB ini bisa dirangkai menjadi suatu jaringan yang besar.
Saat ini ada beberapa grade, atau kategori, dari kabel twisted-pair. Category 5 adalah yang paling reliable dan memiliki kompatibilitas yang tinggi, dan yang paling disarankan. Berjalan baik pada 10 Mbps network, dan Fast Ethernet. Anda dapat membeli kabel Category 5 yang telah dibuat, atau membuatnya sendiri.
Kabel Category 5 dapat dibeli atau dibuat baik yang straight-through atau crossed. Suatu kabel Category 5 memiliki 8 kabel kecil yang masing-masing memiliki kode warna di dalamnya dari ujung ke ujung. Hanya kabel kecil 1, 2, 3, dan 6 yang digunakan oleh Ethernet network untuk komunikasi. Walaupun hanya 4 kabel yang akan digunakan, tetapi masing-masing 8 kabel semuanya terhubung ke jack.
Kabel Straight-through digunakan untuk menghubungkan komputer ke HUB. Kabel Crossed digunakan untuk menghubungkan HUB ke HUB (ada beberapa pengecualian: beberapa jenis HUB memiliki up-link port yang telah dicross secara internal, yang mana memungkinkan Anda melakukan uplink HUB dengan suatu straight cable sebagai gantinya).
Pada suatu kabel straight-through, kabel 1, 2, 3, dan 6 pada satu ujung juga di kabel 1, 2, 3, dan 6 pada ujung lainnya. Pada suatu kabel crossed, urutan dari kabel diubah dari ujung yang satu ke ujung lainnya: kabel 1 menjadi 3, dan 2 menjadi 6.
Untuk menggambarkan urutan kabel mana yang nomor 1, pegang RJ-45 tip dengan bagian tembaganya menghadap pada Anda sesuai gambar berikut



8.

Media ini paling banyak digunakan sebagai media LAN meskipun lebih mahal dan lebih sukar penggunaannya dibandingkan twisted pair. Kabel ini memiliki bandwith yang lebar, sehingga bisa digunakan untuk komunikasi broadband. Thick Coaxial biasanya digunakan untuk kabel backbone pada jaringan instalasi Ethernet antar gedung. Dapat menjangkau jarak 500 m bahkan 2500 m dengan menggunakan repeater.
Thin coax (dikenal juga sebagai 10 Base 2) adalah cocok untuk network rumah atau kantor, dengan dua atau tiga komputer. Kabel ini mirip seperti kabel antena TV, harganya tidak terlalu mahal dan mudah pemasangannya.
Kabel jenis ini proses pemasangannya menggunakan konektor BNC. Pada jaringan jenis ini untuk menyambung ke masing-masing komputer menggunakan konektor T (T-connector) dan setiap ujungnya menggunakan terminator atau penutup (50 ohm) jika tidak menggunakan HUB.


9.
Fiber Optic


Jaringan yang menggunakan F/O ini memang sangat jarang digunakan. Biasanya hanya perusahaan besar saja yang menggunakan jaringan dengan media F/O. Karena harganya relatif mahal dan proses pemasangannya lebih sulit.
Namun demikian, jaringan yang menggunakan F/O ini dari segi kehandalan dan kecepatan tidak diragukan lagi. Kecepatan pengiriman data dengan media F/O ini lebih dari 100 Mbps dan bebas dari pengaruh lingkungan (noise).

sumber: http//raskiantoro.blogspot.com
http//f3bria.blogspot.com

Sekarang ini banyak orang menilai hub sudah cukup untuk mengatasi problema seperti itu, tetapi dilihat dari sisi lain ternyata hub memiliki sedikit kejelekan dimana dia akan membroadcast semua paket yang akan dikirim ke salah satu IP Tujuan. Hal ini mungkin tidak akan terasa bila kita hanya memiliki 10 buah PC yang terkoneksi dalam satu jaringan. Tetapi bagaimana dengan ratusan ? atau bahkan mungkin ribuan? disinilah fungsi switch sebenarnya bekerja.Di bidang jaringan komputer seringkali kita mendengar kata hub dan switch, bentuknya mirip dan fungsinya dasarnya juga sama yaitu untuk transfer data dari dan ke komputer-komputer dalam suatu jaringan. Beberapa waktu yang lalu penulis mendapati pertanyaan sederhana mengenai perbedaan antara hub dan switch dari beberapa rekan penulis. Melalui artikel kali ini penulis akan bahas secara singkat mengenai perbedaannya. Dari tampak luar, sebuah hub atau switch terlihat sama, keduanya memiliki jack RJ-45 untuk berhubungan dengan suatu device. Sebelum berbicara mengenai mengenai perbedaan antara keduanya maka ada baiknya kita lihat sejenak mengenai keterbatasan suatu (non switched) ethernet, yaitu hanya satu device yang dapat mentransmit data ke suatu segment pada suatu waktu tertentu. Jika lebih dari satu device berusaha mentransmit data pada waktu yang bersamaan maka akan terjadilah collision. Setelah collision terjadi maka setiap device tadi harus melakukan proses pengiriman data kembali (re-transmit). Dapat dibayangkan jika jumlah segment dalam jaringan semakin bertambah maka otomatis kemungkinan akan terjadinya collision akan semakin besar, dan karena akibat collision ini semua device akan melakukan proses re-transmit maka otomatis traffic jaringan akan menjadi relatif lebih lambat. Sebelum ditemukannya teknologi switch, suatu jaringan dapat dibagi-bagi ke dalam beberapa segment dengan suatu device yang dinamakan bridge. Bridge memiliki dua buah port ethernet. Jika ada traffic ke dalam jaringan maka secara otomatis bridge akan mengamati device-device yang terlibat di dalamnya dari kedua sisi (melihat berdasarkan MAC address-nya). Bridge kemudian akan mampu membuat keputusan untuk mem-forward atau tidak mem-forward setiap paket data menuju ke device tujuan.

Hub
Sama seperti switch, tetapi perbedaannya adalah hub tidak memiliki faslitas routing. Sehingga semua informasi yang datang akan dikirimkan ke semua komputer (broadcast)
.
Hub adalah istilah umum yang digunakan untuk menerangkan sebuahcentral connection point untuk komputer pada network. Fungsi dasaryang dilakukan oleh hub adalah menerima sinyal dari satu komputer danmentransmisikannya ke komputer yang lain.Sebuah hub bisa active atau passive. Active hub bertindak sebagairepeater; ia meregenerasi dan mengirimkan sinyal yangdiperkuat. Passive hub hanya bertindak sebagai kotak sambungan; iamembagi/memisahkan sinyal yang masuk untuk ditransmisikan ke seluruhnetwork.Hub adalah central utnuk topologi star dan mengijinkan komputer untukditambahkan atau dipindahkan pada network dengan relatif mudah.Kapabilitas yang disediakan hub central utnuk topologi star dan mengijinkan computer untuk ditambahkan atau dipindahkan pada network dengan relatif mudah.

Fungsi tambahan selain sebagai central connection point, hubmenyediakan kemampuan berikut:
- memfasilitasikan penambahan, penghilangan atau pemindahan
- workstation. menambah jarak network (fungsi sebagai repeater)
- menyediakan fleksibilitas dengan mensupport interface yang berbeda
- (Ethernet, Token Ring, FDDI). menawarkan feature yang fault
- tolerance (isolasi kerusakan) memberikan manajemen service yang
- tersentralisasi (koleksi informasi, diagnostic

Kekurangannya, hub cukup mahal, membutuhkan kabel tersendiri untukberjalan, dan akan mematikan seluruh network jika ia tidak berfungsi.Cara kerja Hubpada dasarnya adalah sebuah pemisah sinyal (signal splitter). Iamengambil bit-bit yang datang dari satu port dan mengirimkan copynyake tiap-tiap port yang lain. Setiap host yang tersambung ke hub akanmelihat paket ini tapi hanya host yang ditujukan saja yang akanmemprosesnya. Ini dapat menyebabkan masalah network traffic karenapaket yang ditujukan ke satu host sebenarnya dikirimkan ke semua host(meskipun ia hanya diproses oleh salah satu yang ditujukannya saja).


Switch

Biasanya switch banyak digunakan untuk jaringan LAN token star.Dan switch ini digunakan sebagai repeater/penguat. Berfungsi untuk menghubungkan kabel-kabel UTP ( Kategori 5/5e ) komputer yang satu dengan komputer yang lain. Dalam switch biasanya terdapat routing, routing sendiri berfungsi untuk batu loncat untuk melakukan koneksi dengan komputer lain dalam LAN.
Switch adalah hub pintar yang mempunyai kemampuan untuk menentukantujuan MAC address dari packet. Daripada melewatkan packet ke semuaport, switch meneruskannya ke port dimana ia dialamatkan. Jadi, switchdapat secara drastis mengurangi traffic network.Switch memelihara daftar MAC address yang dihubungkan ke port-portnyayang ia gunakan untuk menentukan kemana harus mengirimkanpaketnya. Karena ia beroperasi pada MAC address bukan pada IP address,switch secara umum lebih cepat daripada sebuah router.

Kenapa Switch Lebih Baik?
Di dalam hub tidak ada proses apa-apa dalam menangani traffic jaringan. Hub hanya mengulang sinyal yang masuk ke seluruh port yang ada pada hub tersebut. Ini akan sangat berbeda dengan switch, di dalam switch setiap port berfungsi juga sebagai suatu bridge. Jika suatu port terhubung dengan suatu device maka secara prinsipal setiap device akan bersifat independen terhadap device lainnya. Perbedaan lainnya lagi adalah bahwa 10/100 ethernet hub hanya bekerja secara half-duplex, ini artinya adalah sebuah device hanya dapat mengirim atau menerima data pada suatu waktu tertentu. Switch mampu bekerja secara full-duplex yang artinya mampu menerima dan mengirimkan data pada saat yang bersamaan.Sebagai contoh misalnya ada suatu switch yang pada port-nya terpasang beberapa device berikut ini:
- Computer 1
- Computer 2
- Computer 3

- Printer
- File Server
- Uplink ke internet.
Perbedaan lainnya lagi adalah bahwa 10/100 ethernet hub hanya bekerja secara half-duplex, ini artinya adalah sebuah device hanya dapat mengirim atau menerima data pada suatu waktu tertentu. Switch mampu bekerja secara full-duplex yang artinya mampu menerima dan mengirimkan data pada saat yang bersamaan.Pada kasus ini, Computer 1 dapat melakukan proses print (cetak) dokumen, sementara itu Computer 2 bisa mengakses file server, dan sementara itu pula Computer 3 dapat melakukan akses ke Internet. Ini semua bisa dilakukan karena switch dapat secara pintar melakukan forward traffic paket data khusus hanya kepada device-device yang terlibat saja. Ini juga yang disebut dengan hubungan antar device yang simultan dan bersifat independen. Jadi kesimpulannya di dalam switch terdapat suatu mekanisme filtering dan forwarding terhadap traffic jaringan yang melewatinya.
Switch Bekerja pada lapisan data link ( Baca posting mengenai OSI Layer ) tetapi memiliki keunggulan di mana masing-masing port memiliki domain collision sendiri ( Port memiliki jalur data sendiri-sendiri ) Switch juga menganut sistem mac address learning dimana dia akan memiliki tabel pernerjemah pusat yang memiliki daftar penerjemah untuk semua port. Switch juga dapat membuat VPN antara port pengirim dan penerima. Switch ini menggunakan transmisi full duplex dimana memiliki jalur antara receive dan transmit data secara terpisah.

Dalam mengolah data switch dapat digolongkan dalam tiga jenis :
1. Store and Forward - switch akan meneruskan frame setelah data di terima secara lengkap
2. Cut-Through Switch Meneruskan Frame tanpa menunggu penerimaan frame secara lengkap
3. Fragment Free ( Hybrid ) merupakan kompromi dari kedua jenis switch diatasSwitch Juga diperkuat oleh teknologi VLAN ( Virtual LAN ) dimana dia mampu Mensegmentasi jaringan LAN secara logika tanpa harus menuruti lokasi fisik peralatan.Switch juga dapat berfungsi sebagai Spanning Tree protokol yang bersifat redundant jika dia menilai suatu jalur itu sibuk maka dia ( switch ) akan memilih jalur lain yang tidak sibuk.
sumber: http//f3bria.blogspot.com
http//google.com

Perintah Quagga mirip dengan perintah yang ada di CISCO router.
Untuk installasi :

Router # aptget-get install quagga

File konfigurasi awal di /etc/quagga

Router # ls /etc/quagga

Daemons

debian.conf

Aktifkan quagga dengan mengedit file /etc/quagga/daemons

Router # vim /etc/quagga/daemons

Rubah protokol yang kita inginkan dengan merubah “no” menjadi
“yes”, contoh :

zebra = yes

ospfd = yes

artinya kita mengaktifkan zebra (wajib) dan protokol OSPF, begitu
juga dengan protokol yang lainnya

Membuat konfigurasi awal, list konfigurasi yang digunakan quagga :
– zebra.conf — untuk aplikasi zebra
– ospfd.conf — untuk routing protokol OSPF
– ripd.conf — untuk routing protokol RIP
– bgpd.conf — untuk routing protokol BGP

Bisa juga dengan cara mencopy contoh konfigurasi di documentation

Router# cp /usr/share/doc/quagga/examples/zebra.conf.sample /etc/quagga/zebra.conf

Begitu juga file konfigurasi lainnya.

Untuk menjalankan daemon quagga, jalankan perintah:

Router# /etc/init.d/quagga start

Begitu juga untuk stop dan restart

Router# /etc/init.d/quagga stop

Router# /etc/init.d/quagga restart

PC dengan aplikasi quagga, dimana apabila kita ingin membangun jaringan dengan OSPF menggunakan quagga langkah-langkah yang harus dilakukan adalah :

– Mengaktifkan quagga setelah membuat konfigurasi awal
Router # /etc/init.d/quagga start
Starting Quagga daemons (prio:10): zebra ospfd.

– Melihat daemon konfigurasi dengan perintah (misal : ospf)

Router # netstat nlptu | grep zebra

tcp 0 0 127.0.0.1:2601

0.0.0.0:* LISTEN 2096/zebra

Router # netstat nlptu | grep ospf

tcp 0 0 127.0.0.1:2604

0.0.0.0:* LISTEN 2100/ospfd

– artinya Zebra bekerja pada port 2601 dan ospfd pada 2604, begitu juga apabila kita menggunakan “ripd” dan yang lainnya

– Mengkonfigurasi zebra (password default “zebra”) :

Router # telnet localhost 2601 / telnet localhost zebra

Trying 127.0.0.1…

Connected to localhost.localdomain.

Escape character is ‘^]’.



Hello, this is Quagga (version 0.98.3).

Copyright 19962005

Kunihiro Ishiguro, et al.



User Access Verification



Password:

Router> en

Password:

Router#

– Begitu juga dengan ospfd

Trying 127.0.0.1…

Connected to localhost.localdomain.

Escape character is ‘^]’.



Hello, this is Quagga (version 0.98.3).

Copyright 19962005

Kunihiro Ishiguro, et al.



User Access Verification



Password:

Router> en

Password:

ospfd# conf t

ospfd(config)# router ospf

ospfd(configrouter)#network 10.252.108.0/24 area 0

User Access Verification
Password:
bsd1-router> en
bsd1-router> enable
Password:
bsd1-router#
inputan password yang pertama menanyakan password untuk login ke terminal zebra, sedangkan inputan password yang kedua atau “enable password” menanyakan password untuk akses yang lebih tinggi ke zebra atau “privileged mode”. Menjelajahi terminal tidaklah sulit. Untuk mendapatkan apa saja perintah yang ada pada setiap mode, tinggal ketikkan “?”, maka segala macam perintah yang ada pada mode tersebut akan tampil dilayar.
- * Konfigurasi zebra-
Konfigurasi minimal dalam artian, saya hanya mengkonfigurasi zebra seminimal mungkin, karena ilmu yang saya miliki masih sangat sedikit (hiks..hiks.. T_T). biasanya pada terminal zebra ini kita hanya mendefinisikan alamat-alamat IP pada interface-interface yang ada pada komputer(router) kita. Dan pada percobaan saya saya mempunyai 2 interface yaitu rl0 dan ed0.
Pada saat berada pada privileged mode, ketikan configure terminal, kemudian interface rl0, ip address 10.10.33.2/27,exit. ketikan kemudian interface ed0, ip address 10.10.34.1/27,ctrl+z.
bsd1-router# configure terminal
bsd1-router(config)# interface rl0
bsd1-router(config-if)# ip address 10.10.33.2/27
bsd1-router(config-if)# exit
bsd1-router(config)# interface ed0
bsd1-router(config-if)# ip address 10.10.34.1/27
bsd1-router(config-if)# tekan ctrl+z
bsd1-router#
Untuk melihat konfigurasi yang telah dibuat ketikkan show running-config
bsd1-router# show running-config
Current configuration:
!
hostname bsd1-router
password zebra
enable password zebra
!
interface ed0
ip address 10.10.34.1/27
!
interface rl0
ip address 10.10.33.2/27
!
line vty
!
Simpan konfigurasi zebra yang telah dibuat dengan perintah write memory atau copy running-config startup-config
bsd1-router# copy running-config startup-config

Alat dan bahan yang diperlukan :

Kabel UTP

Kabel UTP sebetulnya ada beberapa kategori yaitu dari kategori 1 - 7 yang sering digunakan untuk LAN biasanya kategori 5 atau sering disebut cat-5. Berikut ini kegunaan dari kabel kategori 1 - 7 diambil dari wikipedia.

* cat 1: sebelumnya dipakai untuk POST (Plain Old Telephone Service) telephone dan ISDN.

* cat 2: dipakai untuk token ring network dengan bw 4mbps

* cat 3: dipakai untuk data network dengan frequensi up to 16Mhz dan lebih populer untuk pemakaian 10mbps

* cat 4: Frequensi up to 20Mhz dan sering dipakai untuk 16mbps token ring network.

* cat 5: Frequensi up to 100Mhz dan biasa dipakai untuk network dengan kecepatan 100Mbps tetap kemungkinan tidak cocok untuk gigabyte ethernet network.

* cat 5e: Frequensi dan kecepatan sama dengan cat-5 tetapi lebih support gigabyte ethernet network.

* cat 6: Memiliki kecepatan up to 250Mbps atau lebih dari dua kali cat-5 dan cat-5e

* cat 6a: Kabel masa depan untuk kecepatan up to 10Gbps

* cat 7: di design untuk bekerja pada frequensi up to 600Mhz.

Berikut ini contoh gambar kabel UTP yang sudah dipasang konektor, kabel cat-5e dalam keadaan terkupas dan kabel cat-6.

RJ-45 Connector

Setelah anda tahu jenis-jenis kabel sekarang konektor RJ-45 biar gak pusing ini gambarnya dan perbedaan nya dengan RJ-11 yang juga sering ditemukan dipasaran.

Gambar RJ-45 dengan 8 pin

Gambar RJ-11 dengan hanya memiliki 4 pin.

Crimp Tool

Crimp tool / Crimping tool adalah alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya diperuntukan untuk crimp RJ-45 atau RJ-11 saja. Contoh gambarnya seperti ini.

Kabel Tester

Supaya anda yakin bahwa pemasangan kabel ke konektor sudah ok lebih baik kalau anda juga memiliki cable tester seperti berikut ini. Perbedaan diatara dua testerdibawah ini adalah yang satu memakai satu led untuk satu pair sementara yang satu lagi satu led untuk satu kabel. Untuk pemula lebih mudah untuk mempergunakan yang type satu led per kabel karena anda tidak akan dibuat pusing . Kemudian tester yang lebih kecil adalah remote cable tester yang dipakai apabila kabel yang di test panjang dan kedua ujung nya tidak berdekatan (misalnya ada diruangan yang berbeda). Cara penggunaannya adalah dengan memasang ujung kabel yang satu ke TX di cable tester yang besar kemudian set auto, kemudian di ujung yang lain kita pasang remote cable tester. Setelah itu anda cukup melihat remote cable tester saja. Apabila menyala berarti kabel terkoneksi dengan baik sementara apabila mati berarti kabel terputus.

Sedikit catatan: hasil test dengan menggunakan kabel tester tidak berarti menunjukan bahwa kabel tersebut bisa berfungsi dengan baik. Jarak maksimum 100meter dari kabel cat-5e kadang apabila di test dengan cable tester akan tetap menghasilkan nilai baik pada jarak lebih dari 100meter sementara ketika dialiri data koneksi terputus karena kabel terlalu panjang.

Tone generator

Alat yang berikutnya adalah tone generator yang mampu melakukan tracing di posisi mana kabel putus. Sangat berguna apabila anda tidak menginginkan untuk mengganti seluruh kabel ketika ada kerusakan.

Susunan kabel standar menurut warna pada posisi stright dan pada posisi cross

Setelah anda tahu alat-alat yang diperlukan untuk pemasangan kabel UTP ke RJ-45 soket, sekarang ada istilah dalam straight dan crossover dalam cabling.
Dari 8 kabel (4 pair) UTP kabel, yang terpakai sebetulnya hanya 4 kabel (dua pair). dua kabel untuk TX atau transfer data dan dua kabel untuk RX atau menerima data. Walaupun hanya empat kabel yang terpakai, kita tidak boleh sembarangan mengambil kabel mana saja yang akan dipakai. Kabel yang dipakai haruslah dua pair atau dua pasang. Tanda kabel satu pasang adalah kabel tersebut saling melilit dan memiliki warna / stripe yang sama. Menurut standar TIA/EIA-568-B pasangan kabel yang dipakai adalah pasangan orange-orange putih dan hijau-hijau putih.
Sementara pin yang dipakai dari delapan pin yang dimiliki RJ-45 yang terpakai adalah Pin nomor 1-2-3-6 sementara nomor 4-5-7-8 tidak terpakai untuk transfer dan receive data Alias nganggur.

Susunan kabel berdasar TX dan RX

Crossover / cross cable adalah kabel yang secara manual maping signal output pada satu konektor ke input di konektor yang satu nya lagi atau TX + dari satu konektor di Maping ke RX + di konektor yang lain dan TX - di konektor yang satu ke RX - di konektor yang lain.

Cross cable biasa dipakai untuk koneksi dari PC to PC / PC to Router, Pokoknya semua koneksi dari alat yang biasanya koneksi melalui switch atau hub tetapi dipasang secara langsung. Berikut ini contoh posisi kabel dalam kondisi crossover.

Gambar paling kiri adalah posisi warna pada satu sisi dan sisi yang lainnya berdasarkan standar internasional T568A dan T568B. Nomor konektor dihitung dari sebelah kiri dengan kondisi konektor bagian pinnya menghadap kita.

Gambar tengah adalah contoh kabel cross yang sudah jadi dan gambar berikutnya adalah contoh cross over adapter yaitu alat yang bisa membuat straight cable menjadi cross apabila anda tidak ingin merubah konektor dengan cara memotong nya.

Sementara untuk straight cable anda tidak perlu repot memikirkan cross over anda cukup menyamakan posisi kabel di satu sisi dengan sisi lainnya.

Tips untuk memasang Kabel ke Konektor

1. Siapkan semua peralatan terutama kabel, konektor RJ-45 dan Crimping tool.

2. Kupas bagian luar kabel (pembungkus kabel-kabel kecil) kira-kira sepanjang 1 cm dengan menggunakan pengupas kabel yang biasanya ada pada crimp tool (bagian seperti dua buah silet saling berhadapan itu untuk mengupas)

3. Susun kabel sesuai dengan keperluan. Untuk konektor pertama selalu susun dengan susunan standar untuk Straight atau T568A. Apabila anda merasa kurang nyaman dengan susunan kabel coba tarik sedikit semua kabel yang telah dikupas sementara tangan yang satu lagi memegang bagian kabel yang tidak terkupas. Kemudian susun kembali dengan cara memelintir dan membuka lilitan pasangan kabel.

4. Rapihkan susunan kabel dengan cara menekan bagian yang dekat dengan pembungkus kabel supaya susunan kabel terlihat rata.

5. Potong ujung-ujung kabel yang tidak rata dengan pemotong kabel (bagian yang hanya memiliki satu buah pisau dan satu bagian lagi datar pada crimp tool adalah pemotong kabel) sampai rapih. Usahakan jarak antara pembungkus kabel sampai ujung kabel tidak lebih dari 1cm.

6. Dengan tetap menekan perbatasan antara kabel yang terbungkus dan kabel yang tidak terbungkus, coba masukan kabel ke konektor RJ-45 sampai ujung-ujung kabel terlihat dibagian depan konektor RJ-45. Kalau masih belum coba terus ditekan sambil dipastikan posisi kabel tidak berubah.

7. Setelah anda yakin posisi kabel tidak berubah dan kabel sudah masuk dengan baik ke konektor RJ-45 selanjutnya masukan konektor RJ-45 tersebut ke crimpt tool untuk di pres. Ketika konektor dalam kondisi didalam crimp tool anda bisa memastikan kembali kabel sudah sepenuhnya menyentuh bagian dapet RJ-45 dengan cara mendorong kabel kedalam RJ-45. Pastikan juga bahwa bagian pembungkus kabel sebagian masuk kedalam konektor RJ-45.

8. Kemudian anda bisa menekan crimp tool sekuat tenaga supaya semua pin RJ-45 masuk dan menembus pelindung kabel UTP yang kecil. Apabila anda kurang kuat menekan kemungkinan kabel UTP tidak tersobek oleh pin RJ-45 sehingga kabel tersebut tidak konek. Dan apabila pembungkus bagian luar tidak masuk kedalam konektor RJ-45, apabila kabel tersebut sering digerak-gerakan, kemungkinan besar posisi kabel akan bergesar dan bahkan copot.

9. Lakukan langkah-langkah diatas untuk ujung kabel yang satu nya lagi.

10. Apabila anda yakin sudah memasang kabel UTP ke RJ-45 dengan kuat selanjutnya adalah test dengan menggunakan LAN tester apabila ada. Apabila anda tidak memiliki LAN tester jangan takut anda cukup melihat kembali kabel yang sudah terpasang, memastikan bahwa anda sudah cukup kuat memasang nya dan semua ujung kabel terlihat dari bagian depan RJ-45 maka hampir bisa dipastikan pemasangan kabel UTP tersebut sukses.

(sumber : Syafran, 2008)

Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.


2. Kabel Unshielded Twisted Pair (UTP)
Kabel twisted pair terjadi dari dua kabel yang diputar enam kali per-inchi untuk memberikan perlindungan terhadap interferensi listrik ditambah dengan impedensi, atau tahanan listrik yang konsisten. Nama yang umum digunakan untuk kawat ini adalah IBM jenis/kategori 3. Secara singkat kabel UTP adalah murah dan mudah dipasang, dan bisa bekerja untuk jaringan skala kecil.

3. Kabel Shielded Twisted Pair (STP)
Kabel STP sama dengan kabel UTP, tetapi kawatnya lebih besar dan diselubungi dengan lapisan pelindung isolasi untuk mencegah gangguan interferensi. Jenis kabel STP yang paling umum digunakan pada LAN ialah IBM jenis/kategori

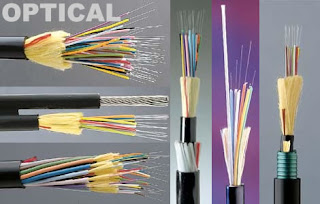

4. Kabel Serat Optik (Fiber Optik)
Kabel serat optik mengirim data sebagai pulsa cahaya melalui kabel serat optik. Kabel serat optik mempunyai keuntungan yang menonjol dibandingkan dengan semua pilihan kabel tembaga. Kabel serat optik memberikan kecepatan transmisi data tercepat dan lebih reliable, karena jarang terjadi kehilangan data yang disebabkan oleh interferensi listrik. Kabel serat optik juga sangat tipis dan fleksibel sehingga lebih mudah dipindahkan dari pada kabel tembaga yang berat.


Arsitektur Jaringan

Penggunaan Network Interface Card (NIC) serta medianya akan menentukan arsitektur jaringan anda. Pada IBM PC dan kopatibelnya ada beberapa NIC yang dapat digunakan yaitu Ethernet, ARCnet, Token Ring dan FDDI. Adapun yang paling populer digunakan adalah jenis Ethernet. Ada beberapa macam tipe Ethernet yang secara umum terbagi atas dua bagian yaitu yang mempunyai kecepatan 10 MBps dan Fast Ethernet yaitu yang mempunyai kecepatan 100 MBps atau lebih.

Ethernet 10 MBps yang sering digunakan adalah 10Base2, 10Base5, 10BaseT dan 10BaseF. Sedangkan untuk kategori Fast Ethernet adalah 100BaseT dan 100VG-AnyLAN.
10Base2

10Base2 disebut juga Thin Ethernet karena menggunakan kabel Coaxial jenis Thin atau disebut sebagai Cheaper Net. 10Base2 menggunakan topologi Bus. Spesifikasi 10Base2 adalah sebagai berikut:

* Panjang kabel per-segmen adalah 185 m
* Total segmen kabel adalah 5 buah
* Maksimum Repeater adalah 4 buah
* Maksimum jumlah segmen yang terdapat node (station) adalah 3 buah
* Jarak terdekat antar station minimum 0,5 m
* Maksimum jumlah station dalam satu segmen kabel adalah 30
* Maksimum panjang keseluruhan dengan Repeater adalah 925 m
* Awal dan akhir kabel diberi Terminator 50 ohm
* Jenis kabel yang digunakan RG-58A/U atau RG-58C/U

10Base5

10Base5 disebut juga Thick Ethernet karena menggunakan kabel Coaxial jenis Thick. Topologi pada 10Base5 sama seperti 10Base2 yaitu Topologi Bus. Spesifikasi dari 10Base5 adalah sebagai berikut:

* Panjang kabel per-segmen adalah 500 m
* Total segmen kabel adalah 4 buah
* Maksimum jumlah segmen yang terdapat node adalah 3
* Jarak terdekat antar station minimum adalah 2,5 m
* Maksimum jumlah station dalam satu segmen kabel adalah 100
* Maksimum panjang kabel AUI ke node 50 m
* Maksimum panjang keseluruhan dengan Repeater 2500 m
* Awal dan akhir kabel diberi Terminator 50 ohm
* Jenis kabel Coaxial RG-8 atau RG-11

10BaseT

Berbeda dengan 10Base2 atau 10Base5 yang menggunakan topologi Bus, pada ethernet TbaseT menggunakan topologi Star. Ethernet dengan topologi Star ini paling banyak digunakan, karena mudah pemasangannya serta melakukan pengecekan jika ada kerusakan pada jaringan. Pada 10BaseT kabel yang dipakai bukan Coaxial tapi kabel UTP. Spesifikasi dari 10BaseT adalah sebagai berikut:

* Panjang kabel per-segmen maksimum 100 m
* Maksimum jumlah segmen adalah 1024
* Maksimum jumlah node per-jaringan 1024
* Menggunakan Hub dengan jumlah maksimum 4 buah dalam bentuk hubungan chain
* Kabel yang digunakan UTP Category-3 atau lebih

10BaseF

10BaseF mengunakan kabel serat optik, ini jarang digunakan karena biasanya mahal dan pemasangannya tidak semudah ethernet tipe lain. Umumnya jenis ini dipakai untuk penghubung (link) antar segmen karena jaraknya bisa mencapai 2000 m serta kabel yang digunakan adalah serat optik.
100BaseT

100BaseT disebut juga Fast Ethernet atau 100BaseX, adalah ethernet yang mempunyai kecepatan 100 Mbps. Ada beberapa tipe 100BaseT berdasarkan kabel yang dipakai, yaitu:

* 100BaseT4, memakai kabel UTP Category-5 dan kabel yang dipakai adalah 4 pasang
* 100BaseTX, memakai kabel UTP Category-5 dan kabel yang dipakai hanya 2 pasang
* 100BaseTX, memakai kabel serat optik

Pada 100BaseT yang menggunakan kabel Coaxial maksimum total kabelnya dengan menggunakan Hub Class II adalah 205 m, dengan perincian 100 m untuk panjang segmen dan 5 m untuk hubungan Hub ke Hub. Sedangkan untuk 100BaseFX dengan menggunakan dua Repeater bisa mencapai 412 m, dan panjang segmen dengan serat optik bisa mencapai 2000 m.
100VG-AnyLAN

100VG-AnyLAN bukan merupakan ethernet umum murni karena metode akses medianya berdasarkan demand priority. 100VG-AnyLAN bisa digunakan dengan sistem Frame Ethernet ataupun dengan Frame Token Ring.

Kabel yang digunakan adalah kabel UTP Category-3 atau 5. Tidak seperti ethernet biasa yang menggunakan kabel UTP dengan panjang maksimum segmen 100 m, maka pada 100VG-AnyLAN jika yang dipakai adalah UTP Category-5 maka panjang maksimum segmen-nya bisa mencapai 150 m, sedangkan yang memakai serat optik panjang maksimum segmen-nya adalah 2000 m.

Sebenarnya membuat kabel jaringan bukanlah suatu hal yang sulit. Pada kali ini sebagai project akhir pekan anda, kita akan mempelajari bagaimana cara membuatnya. Mudah-mudahan andapun bisa menjadi teknisi jaringan yang handal :).

Persiapan yang harus dilakukan adalah menyiapkan semua bahan dan peralatan yang dibutuhkan. Yang kedua, kita harus tahu kabel tersebut digunakan untuk apa saja. Ketiga, kita harus mengetahui jenis-jenis kabel jaringan.

Kabel Jaringan terdiri atas 2 jenis yaitu Straight-through Cable dan Crossover Cable. Straight Cable digunakan untuk menghubungkan beberapa client dengan menggunakan bantuan hub ataupun switch. Sedangkan Crossover Cable, dapat digunakan untuk menghubungkan 2 unit client secara langsung (PC to PC), ataupun menghubungkan single computer dengan router, atau secara umum adalah menghubungkan 2 unit device yang berbeda.

Alat dan Bahan

Kita persiapkan bahan-bahan dan alat yang kita perlukan.
1. UTP Cable - Kabel yang akan kita gunakan untuk membuat kabel jaringan dengan jenis UTP (Unshielded Twistet Pair). Biasanya saya menggunakan Merk Belden made in USA ataupun Belkin. Harga sekarang berkisar Rp. 1.200.000 / box dengan panjang 300 Meter.


2. Konektor RJ-45 - RJ merupakan singkatan dari (Registered Jack). Merupakan konektor yang akan dipasangkan pada unjung kabel. Untuk kabel jaringan menggunakan tipe RJ45. Harga sekarang berkisar Rp. 70.000 / kotak dengan isi 100 buah.


3. Crimping Tool - Alat yang kita gunakan untuk memasang kabel jaringan. Peralatan ini memiliki multi fungsi, diantaranya bisa memotong kabel, membuka bungkus kabel (jacket) dan menjepit kepala konektor. Harga sekarang sekitar Rp. 75.000.


4. Cable Stripper - Digunakan untuk memotong benang halus yang ada didalam kabel dan juga bisa digunakan untuk memotong jacket pelindung kabel. Biasanya include dengan Crimping Tool. Yang jual terpisah juga ada.


5. Cable Tester - Digunakan untuk menguji hasil pemasangan kabel sudah benar atau belum. Harga sekitar Rp. 75.000. (belum termasuk baterai)


Cara Membuat

Siapkan kabel UTP sepanjang yang kita ingin gunakan. Yang penting harus perhatikan aturan panjang kabel, yaitu minimal 1 meter dan maksimal 100 meter. Jika lebih dari 100 meter, maka tingkat LOS (Loss of Signal) akan semakin tinggi.

Potonglah kulit luar dari kabel (jacket) kira-kira 1/2 inchi dari ujung kabel. Gunakanlah Cable Stipper untuk melakukan hal ini. Perhatikan Gambar dibawah ini. Pertama masukan ujung kabel pada bagian C, kemudian pindahkan kabel ke arah bagian A yang berfungsi untuk memotong kulit luar kabel. Setelah kabel pada posisinya, masukan jari kita ke bagian B, dan putarlah stripper sampai kulit kabel terpotong. Dlm melakukan hal ini kita harus berhati-hati, jika mengenai isi kabel didalam, maka akan terputus.
